Как снять ГБО 4 поколения: особенности демонтажа

Как снять ГБО 4 поколения: особенности демонтажа

При всех достоинствах и преимуществах газобаллонного оборудования 4 поколения всегда может возникнуть повод для его удаления. Самостоятельный демонтаж позволит сэкономить на этом довольно существенную сумму, но нужно быть готовым к тому, что данная процедура при отсутствии опыта может доставить немало сложностей. Чтобы добиться желаемого результата и при этом ничего не сломать, рекомендуется изучить порядок и правила выполнения данной процедуры.

Причины для демонтажа ГБО

Повод для снятия оборудования может быть объективным и субъективным.

Так, если оно было установлено, но не оформлено официально, то снимается в таких целях:

• приведение в соответствие с требованиями ГИБДД для постановки на учет;
• прохождение текущего технического осмотра;
• подготовка к подаче заявления на монтаж и регистрацию ГБО-4.

При законодательном оформлении установки:

• монтаж более совершенной системы;
• проведение ремонта оборудования или других узлов авто;
• предпродажная подготовка, когда покупателю не нужно газовое устройство.

Снятие может быть полным или частичным, но следует быть готовым к варианту с демонтажем всей конструкции, чтобы ориентироваться в любой ситуации.

Технология разборки

Процесс довольно сложный и продолжительный, его можно разбить на несколько этапов, чтобы иметь возможность тщательно подготовиться к каждому и не допустить досадных или критических ошибок.

В первую очередь нужно обеспечить техническую сторону мероприятия:

Для работы потребуется:

• гаечные или разводные ключи;
• отвертки;
• плоскогубцы;
• нож;
• паяльник;
• защитные очки;
• резиновые и монтажные перчатки;
• изоляционная лента;
• термоусадочная трубка;
• ветошь.

По готовности следует загнать авто на смотровую яму или эстакаду. После установки колодок отключить аккумулятор, закрыть баллон и выпустить газ из системы, используя расходную магистраль и клапаны.

Электрическая система

Перед тем как браться за демонтаж ГБО-4, рекомендуется внимательно изучить его принципиальную электрическую схему. Она едина для всех устройств, независимо от места установки.

После получения представления об устройстве системы следует отсоединить контакты от таких устройств:

• катушки клапана на баллоне;
• топливного датчика (если есть);
• форсунок;
• мап-сенсора;
• газового редуктора;
• электронного блока управления;
• температурного датчика.

Потом нужно отсоединить сигнальный кабель от катушки зажигания. Когда это сделано, отрезать кабель кислородного датчика, а затем обмотать изолентой места вскрытия скрутки. Следующим действием будет размыкание цепи в замке зажигания. Провод отсоединяется или отпаивается в зависимости от способа прикрепления.

Отключение линии от форсунок может выполняться двумя способами.

Первый отличается простотой, радикальностью, но и лишними затратами. Он предполагает полную замену проводки. Старая снимается, новая покупается и устанавливается.

Второй вариант бесплатный, но требует времени, терпения и сосредоточенности.

Последовательность действий такая:

1. Пометить кабели и жилы любым удобным способом. Так легче будет разобраться с обратным подключением.
2. Отрезать провода, идущие к блоку управления двигателем и газовому контроллеру.
3. Спаять провод форсунки, изолировать стык и поставить колпачки на инжекторы.
4. Снять в салоне тумблер выбора вида топлива и сигнальное устройство.

Остается срезать стяжки, вынуть ненужные провода, а потом отсоединить вариатор и контроллер газового устройства.

Механическая часть

На этой фазе следует действовать аккуратно, чтобы не сорвать резьбу на соединениях. Целесообразно их заранее обработать проникающей жидкостью или силиконом.

Сначала нужно отсоединить редуктор-испаритель. Тут нужно учесть, что он связан с салонным радиаторным отопителем, а значит — из трубок может вытечь охлаждающая жидкость.

Порядок демонтажа устройства:

1. Пережать трубопровод отопителя в двух местах — до и после тройника.
2. Поставить под узел емкость для сбора жидкости, которая выльется из шлангов.
3. Ослабить хомуты, достать тройник, поставить вместо него трубку соответствующего сечения.

После этого открутить соединения и снять с транспортного средства такие детали:

• фильтр тонкой очистки;
• мап сенсор;
• редуктор;
• газовую рейку с форсунками;
• расходную магистраль;
• заправочный шланг;
• заправочный клапан;
• газовый баллон;
• соединительные шланги.

По окончании этих манипуляций необходимо без приложения больших усилий вывинтить из впускного коллектора штуцеры. Потом отверстия требуется заглушить. Можно изготовить заглушки самостоятельно из болтов с подходящим диаметром, типом и шагом резьбы. Болты нужно укоротить по длине, а перед вкручиванием намотать на резьбу несколько витков ФУМ ленты. Также поступить и с вакуумной трубкой.

После окончания демонтажа надо еще раз проверить правильность выполнения работ, убедиться, что все провода изолированы, а отверстия заглушены. Потом замерить уровень охлаждающей жидкости, при необходимости долить до максимальной отметки.

Запустить мотор и подождать несколько минут, чтобы убедиться, что все системы и механизмы функционируют штатно, нет сбоев и сигналов о неисправностях. Возможно, потребуется очистка, регулировка, а иногда и установка новых свечей зажигания.

Обычно без наличия опыта на снятие газобаллонного оборудования уходит до 5 часов работы. И эти усилия того стоят, так как на СТО за подобный сервис придется отдать не менее 2000 рублей.

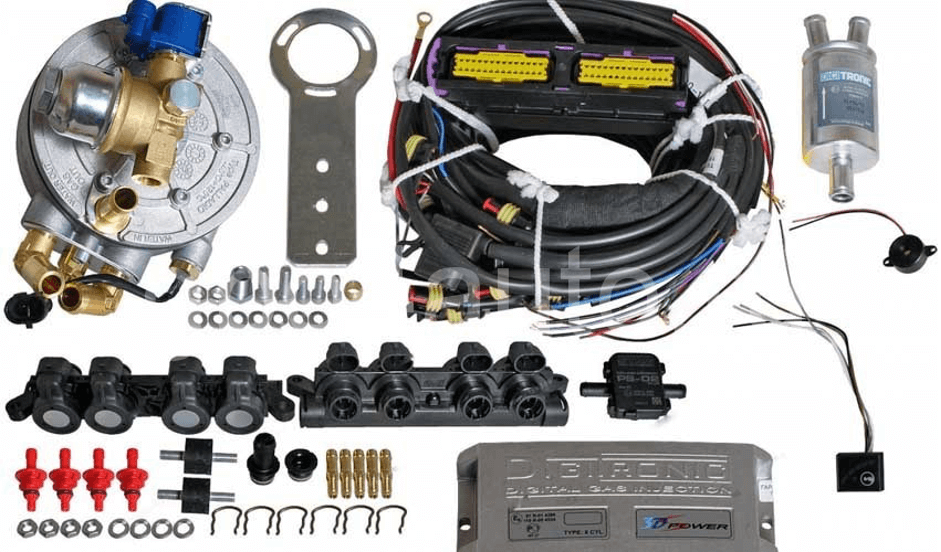

Преимущества ГБО DIGITRONIC

Если принимается решение установить новое ГБО, то целесообразно сделать выбор в пользу системы DIGITRONIC.

Оборудование отличается такими достоинствами:

• точность исполнения и механическая прочность;
• низкий расход топлива;
• допустимая степень токсичности выбросов;
• продление срока службы двигателя.

В распоряжении автомобилистов представлены две разновидности ГБО — бюджетная для машин с небольшой мощностью ДВС и автоматизированная, более дорогая, но максимально эффективная.
